钨铱流口标准尺寸

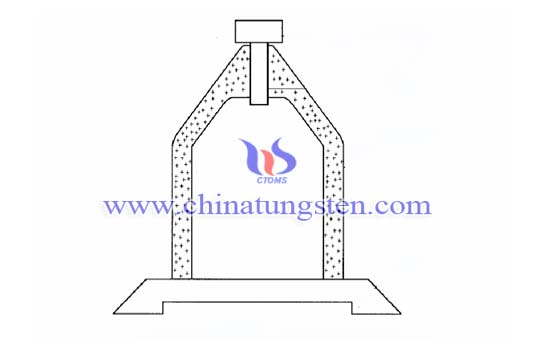

钨铱流口图片

根据中华人民共和国有色金属行业标准(YS/T 854—2012),钨铱流口的标准尺寸分钨基体(2种)和铱管(7种)两部分,详见下表,以下尺寸的单位均为毫米(mm)。

钨基体规格 铱管规格
φ66x100
φ88x80
外径φ 长度L 壁厚a
5.5 27±1 0.6/0.7/0.8
6.0
6.5
7.0
8.0
10.0
12.0

尺寸及允许偏差

钨基体规格 φ66x100 φ88x80
外径D 66 88
外径允许偏差 ±3 ±5
内径d 58 72
内径允许偏差 ±2 ±2
顶部圆弧R 10~15 20~25
夹角θ 36° 45°
总高度H 100 80
总高度允许偏差 ±2 ±2
壁高度h1 55 46
壁高度允许偏差 ±2 ±2
顶高度h2 24 24
顶高度允许偏差 ±1 ±1

以上为标准尺寸的钨铱流口产品。如果您有特殊的尺寸要求,可以来图定制。
