20个关于钨电极常见问题的深度解答
钨电极看似只是氩弧焊系统中的一种小型耗材，但其背后涉及难熔金属材料学、电子发射理论、电弧物理学、流体力学、焊接冶金学以及焊接工艺控制等多个学科。对于高端装备制造、压力容器、核电、航空航天、半导体装备和精密自动化焊接而言，一支准备充分、选型合理、状态稳定的钨电极，往往决定着焊接质量的上限。
真正优秀的焊工不仅会焊，更懂钨极；真正优秀的焊接工程师，也不仅关注焊缝结果，更关注决定结果的每一个工艺细节。正是这些看似微小的准备工作，共同构成了高质量TIG焊接的技术基础。
问题1：钨电极到底是什么？为什么不用普通金属电极？
钨电极是以高纯钨或掺杂稀土氧化物钨为主体制成的非熔化电极，主要用于TIG（GTAW）焊接、等离子焊接以及部分精密自动焊设备中。
钨（W）属于难熔金属，其最突出的特点是：熔点3422℃，沸点5555℃，密度19.25 g/cm³，热导率约173 W/(m·K)，电子逸出功：4.5～5.2 eV。
在TIG焊接中，电弧中心温度通常达到6000～20000℃。普通钢材熔点约1500℃，铜约1085℃，铝约660℃，都无法作为长期稳定电极使用。而钨即使处于极高温电弧环境中，也能保持形状和尺寸基本稳定。
从材料科学角度看，钨具有体心立方（BCC）晶体结构，高温强度保持能力远高于常见金属，因此成为目前工业上最成熟的非熔化电极材料。钨电极的作用并不是形成焊缝，而是（1）建立和维持稳定电弧；（2）将焊接电流输送至工件；（3）提供稳定的热源分布；（4）保证熔池受热均匀。因此，钨极质量直接决定电弧稳定性、焊缝成形、焊接缺陷发生率、自动焊一致性。
需要注意的是关于钨电极的常见误区是，钨极不熔化，所以永远不会消耗。但实际上是钨极虽然不参与焊缝形成，但仍会因蒸发、烧损、污染和磨削而逐渐缩短。
问题2：为什么叫“非熔化电极”？它真的不会熔化吗？
钨电极被称为非熔化电极，是相对于焊条电弧焊和熔化极气体保护焊中的焊丝而言的，指其在正常焊接过程中不作为填充金属参与焊缝形成，而仅承担导电、引弧和维持电弧稳定的作用。
从电弧物理学角度看，TIG焊接的热量主要来源于电弧放电过程。焊机输出的电流通过钨极，在钨极与工件之间形成稳定电弧，电子在电场作用下高速运动，其动能转化为热能，从而熔化母材和焊丝。
在这一过程中，钨极主要承担四项功能：（1）提供稳定的电子发射源；（2）建立焊接电流回路；（3）约束电弧形态和能量分布；（4）控制熔池热输入的集中程度。由于钨具有3422℃的熔点和优异的高温强度，在合理工艺参数下，钨极温度通常低于其熔点，因此不会像焊条或焊丝一样熔化进入焊缝。
但非熔化并不意味着绝对不会熔化。在以下情况下，钨极仍可能发生局部熔化：① 焊接电流严重超过推荐范围；② 交流、直流极性选择错误；③ 焊枪冷却能力不足；④ 保护气失效导致氧化烧损；⑤ 钨极直接接触熔池。
钨极一旦熔化进入焊缝，会形成夹钨缺陷。夹钨不仅影响焊缝外观，更会造成应力集中、降低疲劳寿命，并可能导致射线探伤不合格。
在航空航天、核电设备和压力容器制造领域，夹钨通常被视为严重缺陷。一旦发现，往往需要彻底打磨缺陷区域并重新施焊。
关于钨电极最常见的误区是认为非熔化电极永远不会损耗。实际上，钨极虽然不参与焊缝形成，但仍会因蒸发、烧损、污染以及反复磨削而逐渐缩短，其本质属于慢消耗型电极，而非永久性电极。
问题3：钨极颜色到底代表什么？

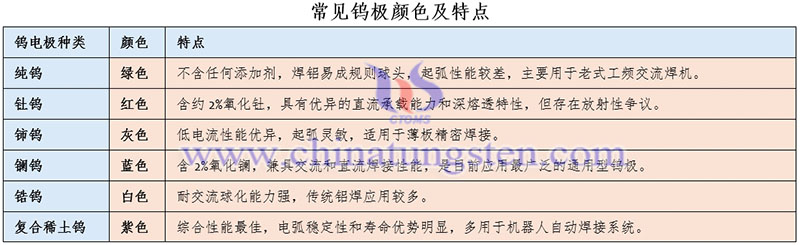

很多初学者认为钨极颜色只是生产厂家为了区分产品而设计的标识。实际上，颜色对应的是国际通行的钨电极分类体系，其本质反映的是不同氧化物掺杂体系所赋予钨极的性能差异。
纯钨虽然具有极高熔点，但存在起弧困难、电流承载能力有限以及电弧稳定性不足等问题。因此，工业上通常在高纯钨中加入微量稀土氧化物，以改善电子发射性能。这些氧化物包括：氧化钍（ThO₂）、氧化铈（CeO₂）、氧化镧（La₂O₃）、氧化锆（ZrO₂）等多种稀土复合氧化物。其作用机理在于降低钨极表面的电子逸出功，使电子更容易脱离电极表面进入电弧区域，从而改善起弧性能，提高电弧稳定性，并延长使用寿命。
对于普通制造企业而言，如果只能采购一种钨极，蓝色2%镧钨通常是最合理的选择。它兼具优秀的起弧性能、较高的电流承载能力、良好的环保特性和广泛的工艺适应性。
关于钨极颜色的常见误区是认为颜色越特殊性能越好。事实上，颜色并不存在等级高低之分，而是针对不同焊接场景进行优化设计。真正科学的选型原则是根据母材类型、焊接电流、焊接方式以及设备特性进行匹配。
问题1：钨电极到底是什么？为什么不用普通金属电极？
问题2：为什么叫“非熔化电极”？它真的不会熔化吗？
问题3：钨极颜色到底代表什么？
问题4：哪种钨极最好？
问题5：红头钨极为什么越来越少？
问题6：为什么钨极总是烧成球？
问题7：钨极到底应该磨多尖？
问题8：为什么钨电极必须纵向打磨？
问题9：钨极伸出多长最合理？
问题10：为什么钨极总是碰到熔池？
问题11：钨极污染了怎么办？为什么必须重新打磨？
问题12：为什么电弧总是乱跑（偏弧）？
问题13：钨极直径如何选择？
问题14：为什么焊铝必须用交流（AC）？
问题15：TIG一定用100%氩气吗？
问题16：钨极多久需要更换？
问题17：钨电极焊接中气体透镜（Gas Lens）到底有什么用？
问题18：钨极磨削可以用普通砂轮吗？
问题19：焊缝为什么会出现气孔？
问题20：新手应该买什么钨极？
工程师们关于钨电极十大黄金经验是什么？
老电焊师傅关于钨电极十大黄金经验
更多内容，请阅读： 20个关于钨电极常见问题的深度解答
如有任何钨电极的生产、需求、询价等问题，请联系制造商：中钨智造（厦门）科技有限公司
联系电话： 0592 5129696 / 0592 5129595
微信：
更多信息>>
