钨针常见缺陷及解决方案
作为钨针制造商，中钨智造在长期材料制备与应用服务过程中发现，钨针在TIG（Tungsten Inert Gas）焊接、等离子放电及精密电子加工等工况下，虽然具备约3410℃高熔点与稳定导电性能，但在高温、电弧冲击及气氛波动环境中，仍不可避免地会出现多种典型缺陷。
从生产与应用反馈来看，钨针的性能稳定性不仅取决于材料本身，还与加工工艺及实际使用条件密切相关。以下内容基于中钨智造的制造经验与应用数据，对常见缺陷进行系统归纳与说明。

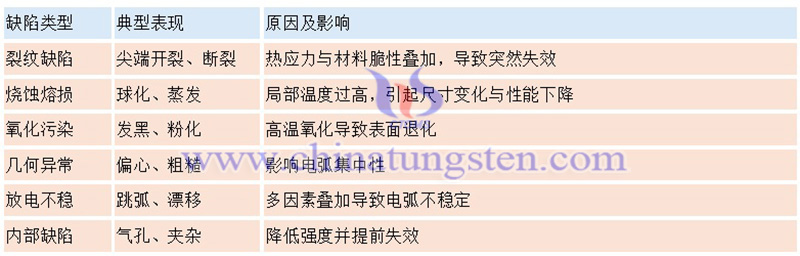

在实际出厂检验及客户端应用反馈中，中钨智造将钨针常见问题归纳为以下几类，这些问题会直接影响电弧稳定性及使用寿命。

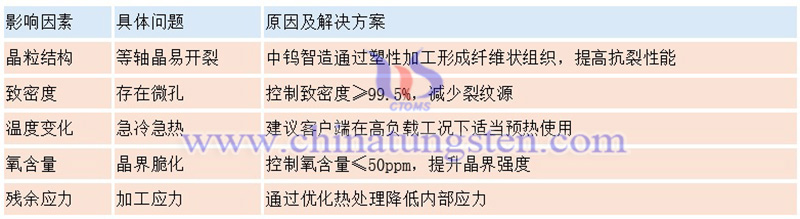

在中钨智造的质量分析中，裂纹是导致钨针失效的主要原因之一，尤其在高负载或频繁启停工况下更为明显。这类缺陷通常由微观缺陷逐步扩展而来，最终表现为宏观断裂。从材料角度分析，钨在200–500℃范围内存在明显的韧脆转变（Ductile-to-Brittle Transition, DBT）。当使用过程中存在快速加热或冷却时，内部会产生较大的热应力。如果材料组织中存在晶粒粗大、气孔或杂质，这些区域会优先成为裂纹源。

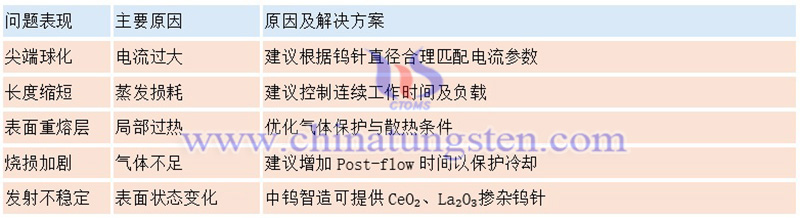

在实际应用服务过程中，中钨智造发现，钨针尖端烧蚀是影响寿命的核心因素之一，尤其在高电流或长时间连续工作条件下更为突出。电弧区域能量高度集中，尖端局部温度可接近甚至超过钨的熔点，从而产生熔化、蒸发及重凝固现象，导致几何形状发生改变。

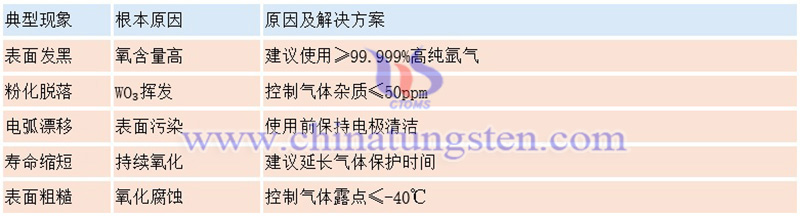

在售后服务过程中，中钨智造发现，氧化问题往往与使用环境密切相关。钨在高温下容易与氧反应生成WO₃（Tungsten Trioxide），该物质具有挥发性，会持续消耗材料并破坏表面结构。当气体纯度不足或保护不连续时，该问题尤为明显。

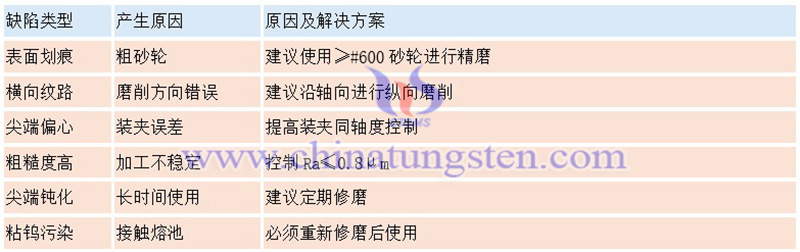

在客户反馈中，中钨智造发现，部分放电不稳定问题并非材料原因，而是由磨削方式或装夹精度引起。钨针的几何形状直接影响电子发射方向，因此尖端形貌与表面质量对电弧稳定性具有决定性作用。中钨智造建议将尖端角度控制在20°–60°范围内，伸出长度为直径的2–3倍，以获得更稳定的电弧。

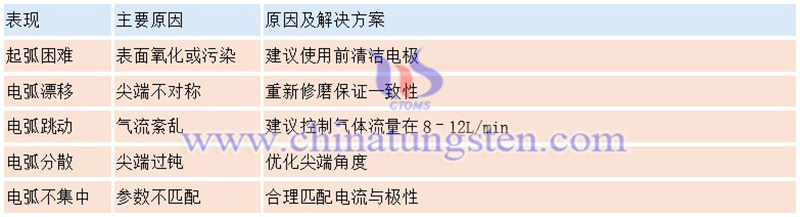

根据中钨智造的现场技术支持经验，放电不稳定通常不是单一因素造成，而是材料状态、几何形状及气体与电参数共同作用的结果。

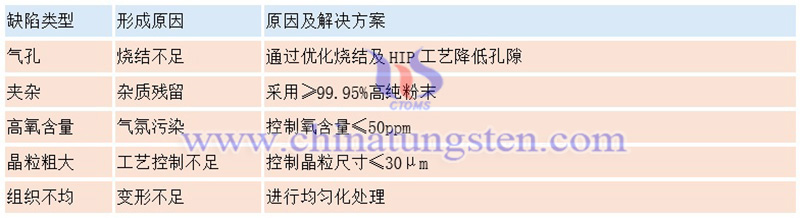

在生产控制过程中，中钨智造将内部质量作为关键控制点之一。部分早期失效案例分析表明，气孔、夹杂及高氧含量是影响寿命的重要因素。这些缺陷在显微尺度存在，但在高温使用过程中会迅速扩展，最终影响整体性能。
中钨智造基于长期的制造与客户服务经验认为，钨针缺陷主要来源于材料脆性、高温电弧作用及环境因素的共同影响。因此，在实际选型与使用过程中，需要从材料、制造工艺及终端应用三个层面进行系统性综合控制，单一优化手段难以从根本上解决问题。
在材料方面，应优先选择高纯度、细晶粒及合理掺杂体系的钨针，以提升抗裂性能与电子发射稳定性；在制造方面，应重点确保组织均匀性与加工精度，减少内部缺陷及几何偏差；在使用方面，应合理匹配电流、电压及气体保护条件，并通过规范的检测与维护降低过程波动。通过对裂纹、烧蚀、氧化及几何问题的协同控制，可显著提升钨针的放电稳定性与使用寿命。中钨智造建议从材料设计到终端应用实施全流程优化，是实现高可靠性钨针应用的关键路径。
如有任何钨针的设计生产需求和询价等问题，请联系制造商：中钨智造（厦门）科技有限公司
地址：福建省厦门市软件园二期望海路25号之一3楼
邮编：361008
邮箱：sales@chinatungsten.com
电话：0086 592 5129696 / 0086 592 5129595
网址：http://www.tungsten.com.cn/
微信：
更多信息>>
