中钨智造钨针在扫描探针显微与纳米表征领域的应用

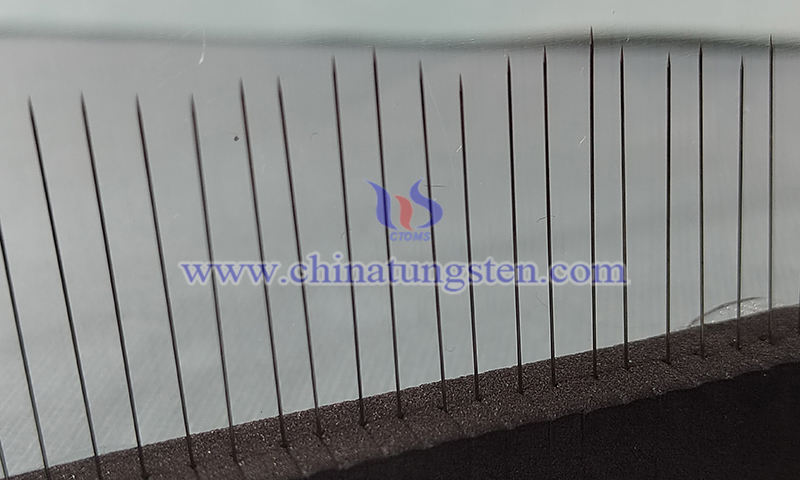

钨针在扫描探针显微及纳米表征领域中作为核心功能部件，承担原子级成像、力学/电学测试和微区结构分析等关键任务。在扫描隧道显微镜（Scanning Tunneling Microscopy, STM）、原子力显微镜（Atomic Force Microscopy, AFM）、场离子显微镜（Field Ion Microscopy, FIM）、扫描近场光学显微镜（Scanning Near-field Optical Microscopy, SNOM）及纳米探针测试系统中，针尖材料直接决定分辨率上限、信号稳定性和长期可靠性。中钨智造钨针凭借高熔点（3410℃）、高弹性模量（约400 GPa）、低蒸气压及稳定电子结构，在纳米尺度下保持尖端几何一致性、功函数均一性、热漂移最小化和抗原子迁移能力，为高精度成像和表征提供坚实材料基础。
钨针在扫描探针显微及纳米表征应用中，对尖端曲率半径、表面缺陷密度、晶粒均匀性及导电一致性提出极高要求。针尖半径通常需控制在20–50纳米范围内，单原子级成像要求低于1纳米，表面粗糙度（Ra）≤2–5纳米。中钨智造通过高纯度原料、晶粒细化、纳米级电化学腐蚀及精密尖端加工，实现尖端同轴度、曲率半径及晶向结构可控，确保电子/离子隧穿电流、力学反馈信号及场发射电流长期稳定，从而为科研和工业纳米表征提供高精度、重复性和长期可靠支持。

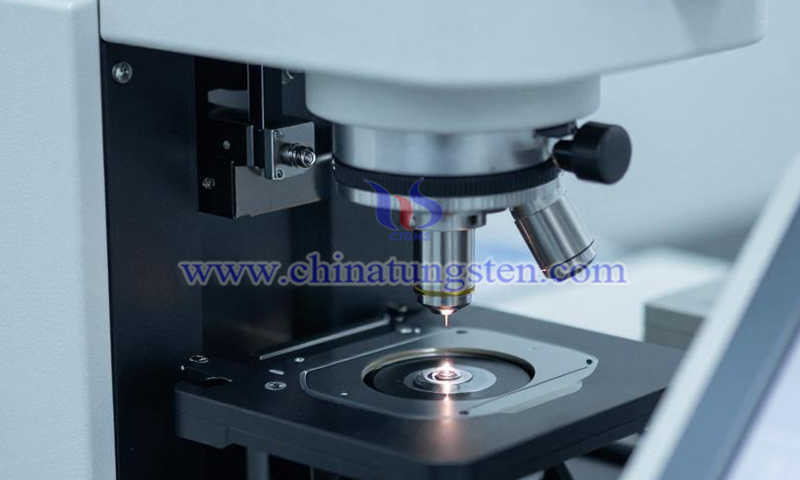

钨针在扫描隧道显微镜中通过量子隧穿效应实现原子级成像，其尖端与样品间距小于1纳米时形成隧穿电流。针尖半径越小、电学性能越稳定，隧穿电流涨落越低，成像分辨率越高。高端实验中尖端曲率半径通常控制在20纳米以下，以获得原子分辨率成像。
钨针熔点3410℃，弹性模量约400 GPa，功函数约4.5 eV，2500 K时蒸气压低于10⁻⁷ Pa。在超高真空（Ultra High Vacuum, UHV）条件下，其热稳定性、机械强度和低表面扩散特性优于多数金属材料，高电流密度下不易发生热迁移、再结晶或尖端钝化。通过电化学腐蚀和场蒸发技术，钨针可获得纳米级尖端和原子级清洁表面，高纯度和均匀晶粒进一步降低表面缺陷密度，提高电流稳定性和实验重复性。
2. 电子发射源用钨针钨针在原子力显微镜中通过探针与样品间短程相互作用力实现形貌及力学性能测量。在接触模式或轻敲模式下，探针必须承受持续机械载荷，并保持几何稳定。在导电模式（Conductive Atomic Force Microscopy, C-AFM）下，钨针同时承担机械接触和纳安级电流传输，对力学强度和导电一致性提出更高要求。
钨针维氏硬度约350–500 HV，弹性模量约400 GPa，抗弯刚度高，可降低扫描过程中塑性变形和侧向漂移误差。体电阻率约5.6×10⁻⁸ Ω·m，导电性能稳定，无需镀层即可实现稳定电流传输，避免因镀层磨损导致接触电阻波动。在高硬度材料纳米压痕或摩擦测试中，钨针可承受超过10⁶次循环接触仍保持尖端完整性，表现出优良抗疲劳性和尺寸稳定性。
3. 粒子源用钨针钨针在场离子显微镜中承受高电压作用，形成约10⁹ V/m局部电场，实现气体原子电离成像。针尖曲率半径直接影响电场增强因子，材料必须加工成纳米尖端并在极端电场下保持原子结构稳定。
钨针表面扩散系数低，熔点高，可抑制高场环境下原子迁移和尖端形貌演化。单晶取向钨针在低温条件下可实现单原子分辨率成像，其中(110)晶向在场蒸发过程中原子层剥离更为稳定，有利于尖端几何一致性和低场发射噪声。高纯度钨材料进一步降低电流涨落，提高成像重复性和长期运行可靠性。中钨智造通过纳米级电化学成形和晶粒优化，实现尖端曲率和晶向结构可控，满足原子级成像和高精度纳米表征需求。
钨针在扫描近场光学显微镜中用于探针光学耦合和表面近场扫描，要求尖端尺寸可控在几十纳米范围，并保持表面光滑与几何稳定性，以确保光学信号强度和空间分辨率。钨针高机械强度（约400 GPa）和热稳定性可抵抗激光或光学激励下产生的局部热应力，同时低蒸气压特性可防止尖端材料损耗和形貌退化。中钨智造通过尖端抛光和晶粒均匀化处理，使针尖保持纳米级光滑表面，实现稳定光学耦合和重复性扫描性能。
5. 高温电极（High-Temperature Electrode, HTE）用钨针钨针在纳米探针测试中作为微区电学、力学及磁学探针，要求尖端尺寸极小、导电性稳定和机械刚性高。其尖端半径通常控制在20–50纳米，导电性能和结构稳定性保证纳米级测试的准确性和重复性。
钨针高热稳定性、高硬度和低蒸气压使其可在微米或纳米尺度反复扫描而不发生尖端磨损或塑性变形。中钨智造通过高纯度材料、晶粒细化及尖端精密加工，实现尖端尺寸可控、导电均一、表面缺陷低于0.5%，为纳米测试提供长期稳定可靠的探针基础。
6. 表面电学测试用钨针钨针在表面电学测试中承担微区电流测量和电位扫描，要求尖端导电性、几何形貌和力学性能高度一致。其高硬度、低电阻率和热稳定性保证在重复扫描和高电流密度条件下仍保持稳定信号和尖端完整性。
钨针尖端表面通过纳米级抛光和热处理优化，表面缺陷率低，导电均一，确保纳米尺度电流测量精度。中钨智造钨针在微电子表征、材料局部导电性分析及纳米电子器件测试中表现出优良的重复性、耐久性和长期稳定性。
钨针在扫描探针显微镜、原子力显微镜、场离子显微镜、扫描近场光学显微镜以及纳米探针测试和表面电学测试中，通过高热稳定性、高机械强度、低蒸气压、尖端曲率可控性及低表面缺陷，实现了长期可靠性、重复性和高精度信号输出。中钨智造依托高纯度原料、晶粒细化、纳米级尖端加工及表面优化技术，为科研、工业及高精密纳米表征提供不可替代的高性能钨针解决方案。
