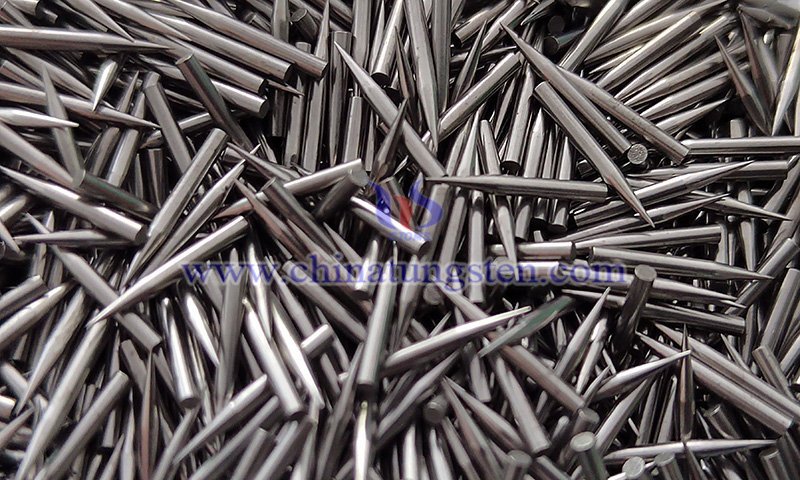

中钨智造钨针的生产工艺流程
中钨智造依托粉末冶金与精密塑性加工技术，建立了从原料控制到尖端成形的完整钨针制造体系。钨具有3422℃高熔点、19.25g/cm³高密度、约410GPa弹性模量及优良的抗电弧烧蚀性能，是高端电子发射与微纳探测领域的关键材料。典型应用包括扫描隧道显微镜（Scanning Tunneling Microscopy, STM）探针、扫描探针显微镜（Scanning Probe Microscopy, SPM）探针、场发射电子源（Field Emission Electron Source, FEES）阴极以及液体金属离子源（Liquid Metal Ion Source ,LMIS）发射针。
钨针性能的基础在于高纯原料。中钨智造选用≥99.95%高纯钨粉，氧含量控制≤300ppm，碳含量≤200ppm，平均粒径1–5μm。通过粒度分析与氧氮分析确保粉末分布均匀。成形方式采用冷等静压成形（Cold Isostatic Pressing, CIP）或金属注射成形（Metal Injection Molding, MIM）。其中MIM适用于复杂微结构件，CIP适用于高致密棒材坯料。
2.高温烧结致密化坯料在氢气或高真空气氛下进行烧结（Sintering），温度控制在1800–2200℃，保温时间4–8h。通过体扩散与晶界扩散机制实现孔隙闭合，烧结密度可达理论密度的98%–99.5%。氢气露点控制在≤-40℃以降低氧化风险。烧结后组织呈等轴晶结构，为后续塑性加工提供良好基础。
3.热加工与组织强化烧结棒经热锻（Hot Forging）及旋锻（Rotary Swaging）处理，变形温度1200–1600℃，总变形量可达60%以上。该过程显著细化晶粒，提高抗弯强度与延展性，同时消除内部残余孔隙。经加工后材料抗拉强度可提升至1000MPa以上。
4.精密拉丝工艺采用多道次拉拔（Wire Drawing）逐级减径，单道次压缩率控制在15%–25%。通过中间退火（Intermediate Annealing）消除加工硬化，退火温度一般为800–1100℃。最终钨针直径可稳定控制在0.05–1.0mm范围，直径公差可达±0.002mm级。
5.尖端精密成形技术尖端几何形貌直接影响电场集中系数与发射稳定性，是核心技术环节。

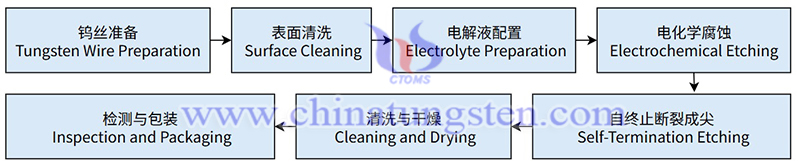

5.1电化学腐蚀（Electrochemical Etching）在氢氧化钠电解液中施加4–12V直流电压，通过阳极溶解实现自收缩成尖。顶端半径（Apex Radius）可低至0.3–0.7μm，锥角（Tip Angle）常规控制在30°–90°范围。该方法适用于STM与SPM高精度探针。电化学腐蚀制备钨针工艺流程图如下：

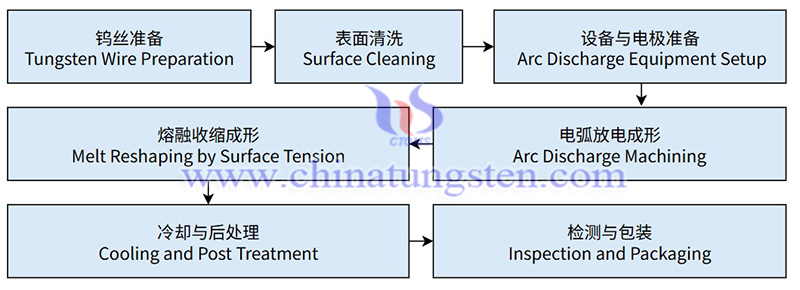

利用瞬时电弧局部熔融并在表面张力作用下形成球形端头，适用于球形探针与特殊发射结构。电弧放电加工制备钨针生产工艺流程图如下：

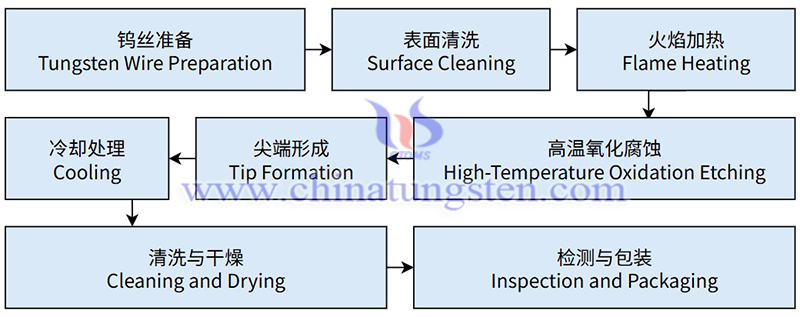

在约2300K高温环境下快速氧化蒸发材料，实现快速尖端形成，适合批量生产。火焰腐蚀制备钨针生产工艺流程图如下：
完成尖端成形后进行去应力退火（Stress Relief Annealing），降低内部残余应力，提高结构稳定性。随后采用超声波清洗与去离子水清洗去除电解残留。针对高端发射针，需进行真空烘干与洁净包装，避免二次氧化。
7.检测与包装全流程检测体系。
7.1扫描电子显微镜（Scanning Electron Microscopy, SEM）检测尖端形貌与顶端半径
7.2表面粗糙度（Surface Roughness, Ra）检测
7.3弯曲强度与显微硬度测试
7.4场发射稳定性测试（Field Emission Stability Test）
理论密度达成率≥98%，顶端半径一致性误差控制在±0.1μm范围内，确保高电场环境下稳定工作。
常规工业级钨针经清洗与干燥后进行洁净处理，再用防震泡棉分隔包装，内部配置缓冲材料以防止运输过程中的位移与弯折；外层使用防潮袋，再装入抗压纸箱或塑封盒密封运输。该包装方式可有效避免机械损伤、表面污染及受潮氧化，满足工业级批量供货与常规设备配套需求。

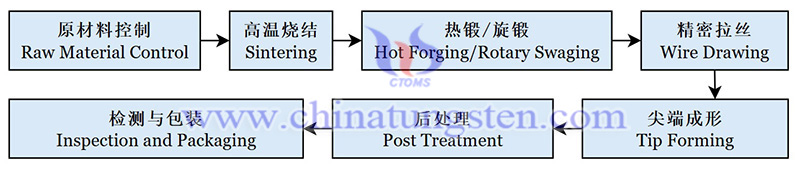

中钨智造钨针的生产工艺流程图
