什么是钨针？

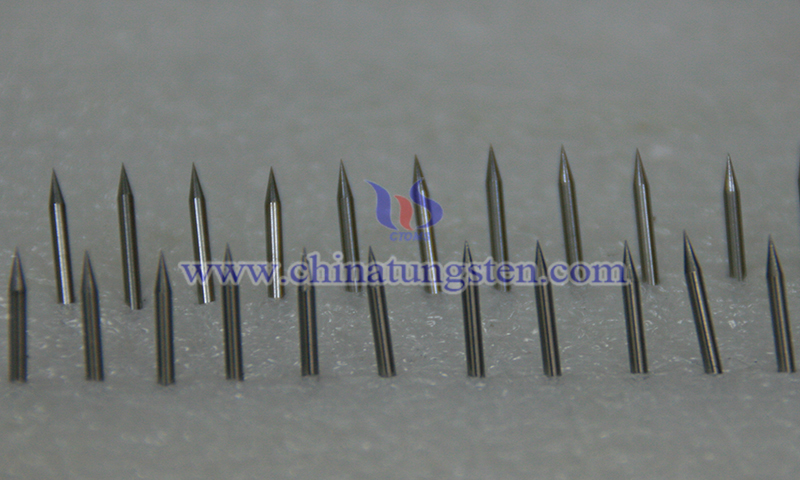

钨针（Tungsten Needle/Tungsten Pin），也常被称为钨电极（Tungsten Electrode）或钨探针（Tungsten Probe Needle）,不同名称对应其在焊接、电弧放电或精密测试中的功能角色。本质上,三者均指以钨为核心材料制备的针状功能部件。中钨智造钨针是以高纯钨或钨基合金为基材,通过精密成形与纳米级加工工艺制备而成的高性能针状功能部件,兼具结构支撑、电流导通与电子发射功能,广泛应用于电子显微、气体放电、电弧焊接、半导体测试及高温真空领域,是高端装备体系中的关键基础元件。
从材料特性来看,钨属于体心立方结构(Body Centered Cubic, BCC)金属,熔点3422–3683℃,密度19.25g/cm3,杨氏模量(Young’s Modulus)约400GPa,电阻率约5.6×10⁻⁸Ω·m,线膨胀系数约4.5×10⁻⁶/K,同时具有低蒸气压与良好热电子发射能力(Thermionic Emission)。高熔点与低热膨胀系数确保其在高温、高真空及强电场环境下保持尺寸稳定;高模量与高硬度赋予优良抗弯曲与抗磨损性能;良好导电性保证稳定电弧与电流传输。基于场发射效应(Field Emission),钨针在扫描电子显微镜(Scanning Electron Microscopy, SEM)、透射电子显微镜(Transmission Electron Microscopy, TEM)中作为阴极电子源核心部件,实现高亮度电子束输出与纳米级分辨成像。
中钨智造钨针可分为纯钨针、稀土钨针与掺杂钨针。纯钨针采用纯度≥99.95%的高纯钨材料制备,具有高强度、高导电性及高温稳定性,主要用于高强度气体放电灯电弧管电极及基础真空电子器件。稀土钨针通过粉末冶金(Powder Metallurgy)方法在钨基体中掺入0.3%–5%稀土元素或氧化物,如CeO₂、La₂O₃、ZrO₂、Y₂O₃、ThO₂等,形成弥散强化结构,显著提高再结晶温度并降低电子逸出功(Work Function),改善起弧性能与电弧稳定性。掺杂钨针则通过低逸出功氧化物调控电子发射行为与抗晶粒长大能力,是替代传统放射性钍钨电极的重要发展方向。
在钨极氩弧焊（Tungsten Inert Gas Welding，TIG焊）中，钨电极是产生电弧的核心部件。焊接行业内普遍习惯把钨电极直接叫做钨针。不过，钨针只是行业内通俗、口语化的说法，并不是严格的学术或标准术语。正式的标准名称仍然是钨电极（Tungsten Electrode）。
TIG焊钨针常用直径0.25–6.4mm,标准长度75–600mm,典型规格为1.0、1.6、2.4、3.2mm。在直流正接(DCSP)条件下电极需磨尖,尖端角度随电流与板厚调整;交流(AC)焊接时电极端形成半球状。稀土氧化物的加入可提高弧柱稳定性、降低烧蚀率并延长使用寿命。电弧高温下的电极质量损失称为烧蚀,包括钨基体烧蚀与氧化物烧蚀两类,通过优化组织结构与氧化物分布可有效控制。

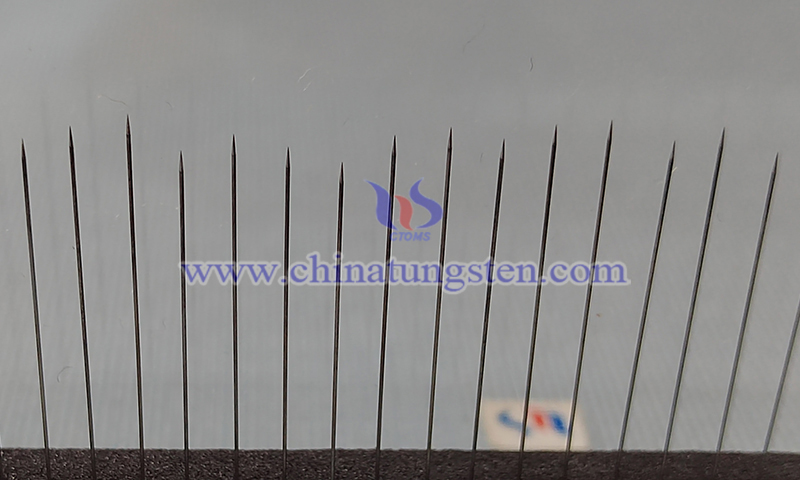

中钨智造采用高纯钨棒或钨丝经多级冷拉与精密定径控制尺寸公差,结合电化学抛光(Electrochemical Polishing)或电解腐蚀(Electrochemical Etching)实现纳米级锐化,针尖半径可稳定控制在50nm级别,锥角(Tip Angle)10°–30°,并通过真空退火(Annealing)消除内应力、优化晶粒结构。针对高端科研需求,可结合聚焦离子束(Focused Ion Beam, FIB)进行超精细修整。
除焊接与放电领域外,钨针还广泛应用于扫描探针显微技术(Scanning Probe Microscopy, SPM)、原子力显微镜(Atomic Force Microscopy, AFM)、纳米操控、纳米压痕(Nanoindentation)、力谱分析(Force Spectroscopy)、半导体晶圆(Wafer)级测试及探针卡(Probe Card)接触元件、高压真空馈通电极、离子源发射极、质谱离子化电极及微电子封装精密焊接等场景。
依托高纯原材料制备能力、粉末冶金技术与规模化精密加工体系,中钨智造持续推进钨针材料体系优化与性能升级,为电子显微、先进焊接、真空放电及半导体工业提供稳定、可靠、可定制的高性能钨针整体解决方案。
