钨坩埚常见问题大全（Q&A）
钨坩埚基础认知类
Q1：什么是钨坩埚？
钨坩埚（Tungsten Crucible）是以高纯钨（W）或钨基合金制造的高温容器，主要用于超高温、真空、惰性气氛或高纯氢气环境中的熔炼、蒸发沉积、烧结、单晶生长等工艺。钨属于难熔金属，熔点约3422℃，是所有纯金属中熔点最高的材料之一，因此钨坩埚通常被用于2000℃以上极端环境。常见应用包括：蓝宝石单晶生长、GaN/GaAs 半导体晶体生长、真空蒸镀、稀土熔炼、高温合金熔炼、电子束蒸发源、MBE 分子束外延、核工业与航天材料研究。资料显示，钨坩埚在半导体、单晶硅、高温合金等领域具有重要地位。
Q2：为什么高温行业偏爱钨坩埚？
高温行业（如蓝宝石晶体生长、稀土冶炼、特种玻璃熔制、MBE分子束外延等）对坩埚材料的要求极为严苛：需在超高温度下保持结构完整、化学稳定，且不污染产品。钨坩埚之所以成为众多高温工艺的首选，主要基于以下核心原因：
（1）极高的熔点（3422°C）
钨是所有金属中熔点最高的，远高于钼（2623°C）、钽（3017°C）及石墨（约3650°C升华）。这使得钨坩埚可在2000°C甚至3000°C以上的极端环境下长期使用，而不会出现软化或整体形变。
（2）高温下仍保持优异的机械强度
许多材料在接近其熔点时强度急剧下降，但钨在2000°C以上仍具有较高的抗拉强度和抗蠕变能力。相比之下，陶瓷坩埚（如氧化铝、氧化锆）在高温下易开裂，石墨材料则显著软化，容易坍塌。钨的高温强度确保了坩埚在多次热循环中的尺寸稳定性与使用寿命。
（3）极低的蒸气压
在高温真空或低压环境中，材料的挥发会污染生长环境及产品。钨在2000°C时蒸气压仅约10⁻⁵ Pa量级，远低于大多数金属和化合物。这意味着即便在10⁻⁴ Pa以上的高真空条件下，钨坩埚本身几乎不挥发，从而保证了工艺腔室的洁净度。
（4）出色的抗热震性与热稳定性
钨具有较高的导热系数（约173 W·m⁻¹·K⁻¹）和较低的热膨胀系数（约4.5×10⁻⁶/K），使其在快速升温或降温过程中不易因热应力而开裂。这种热稳定性对于需要频繁更换原料或进行热循环的工业过程尤为重要。
（5）对真空环境及产品的污染极低
采用高纯钨（纯度可达99.999%以上）制造的坩埚，在高温下几乎不释放碳、氧、氮等有害杂质。尤其在惰性气体（如氩气）或还原性气氛中，钨表面不会形成挥发性氧化物，化学性质非常稳定。这使得钨坩埚广泛应用于半导体、光学晶体、高端合金等对纯度要求极为苛刻的领域。
（6）与多种熔体具有良好的化学相容性
钨对许多高温熔体（如液态铝、稀土金属、蓝宝石熔体Al₂O₃等）表现出较低的腐蚀速率，不易发生反应或合金化。相比之下，某些金属（如铁、镍）在高温下会快速侵蚀钨，因此钨坩埚并非适用于所有熔体，但在氧化物晶体生长和难熔金属熔炼中表现优异。
（7）对比其他材料的显著优势

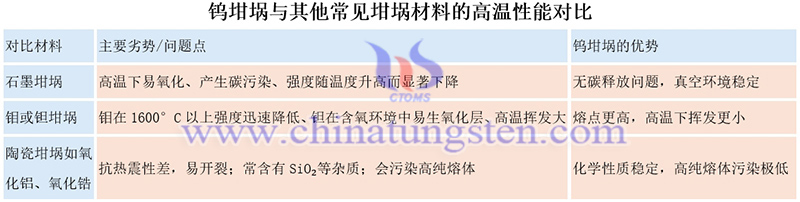

钨坩埚与其他常见坩埚材料的高温性能对比如下图：
钨坩埚因其极高的熔点、高温强度、低蒸气压、低污染、优良的热稳定性及化学惰性，成为2000°C以上严苛高温环境中的不可替代材料。尽管钨坩埚制造成本较高，但在蓝宝石晶体生长、稀土及特种合金熔炼、MBE源炉等高端工业领域，其综合性能优势远超其他材料，因此得到广泛青睐。
Q3：钨坩埚与钼坩埚有什么区别？

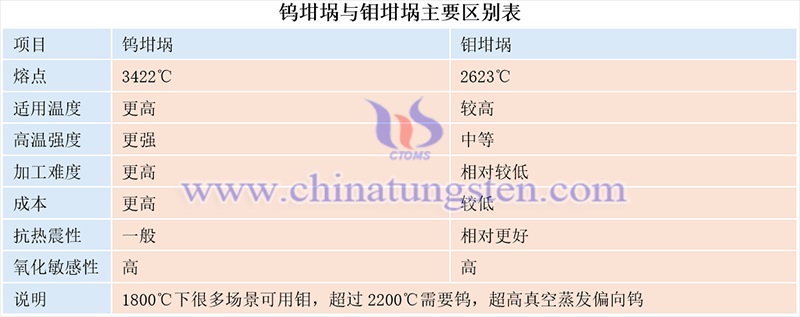

钨坩埚与钼坩埚的主要区别如下图：
Q4：钨坩埚有哪些典型形状？
钨坩埚因其耐高温、低蒸气压、抗热震等优异性能，广泛应用于蓝宝石晶体生长、稀土冶炼、玻璃熔炼、电子束蒸镀、分子束外延（MBE）等高端领域。根据不同的使用场景与工艺要求，钨坩埚的典型形状主要包括以下几种：
圆柱形
这是最常见、最基础的形状，加工相对简单，适用于多种熔炼与蒸发工艺。其内壁和外壁通常呈同心圆结构，便于均匀加热和热场布置。
锥形（倒锥或正锥）
锥形结构有利于物料的集中加热和定向蒸发，尤其在电子束蒸发或热蒸发镀膜设备中较为常见。倒锥形设计还可方便脱模，用于粉末冶金或铸锭成型工艺。
带翻边结构
在圆柱形或锥形坩埚的上沿设置向外或向内的翻边，主要用于增强坩埚的支撑稳定性，防止高温下因软化或受力而塌陷。同时翻边结构也便于在加热炉或蒸发源中固定坩埚位置。
带盖结构
为防止高温下熔体飞溅、减少挥发物损失，或控制蒸发速率，部分钨坩埚会配备与之匹配的钨盖或钨塞。这种结构常用于高纯度材料的熔炼或真空蒸镀中的定向沉积。
蒸发舟型
蒸发舟型坩埚通常呈狭长形、船状或槽状结构，主要用于电阻加热蒸发镀膜设备。其特点是开放面积大、加热区域集中，适合蒸镀铝、银、金等金属材料。
深腔型
深腔型坩埚具有较大的高径比，适用于需要长时间加热或大量装料的工艺，如多晶硅铸锭、稀土金属熔炼等。其深腔结构有助于减少热辐射损失，提高热效率。
分子束外延（MBE，Molecular Beam Epitaxy）蒸发源炉或束源炉专用核心结构部件
此类坩埚属于超高真空专用组件，通常采用高纯钨或钨合金制成，形状为细长的喷嘴型或具有精确孔径的束流限制结构。其设计目的是产生稳定、可控的分子或原子束流，用于半导体衬底上的单晶薄膜外延生长。对材料纯度、壁厚均匀性及出口孔径精度要求极高。
异形定制结构
对于非标准工艺或特殊设备，钨坩埚需根据客户的加热方式、炉体结构或材料特性进行定制设计。形状可能包括椭圆形、矩形、非对称结构、多腔室一体结构等。
特殊工艺要求下的衍生形状
在某些高科技或高端制造行业，钨坩埚还会附加额外的性能指标，从而衍生出更精细的形状要求，例如：
超薄壁结构：用于快速热响应或空间受限的加热环境。
高同心度结构：保证加热均匀性和蒸发方向一致性。
内壁镜面处理结构：减少熔体残留，提高材料释放率，常用于MBE或高纯金属蒸镀。
超低气孔率结构：通过特殊烧结或锻造工艺实现，以降低气体释放对真空环境的污染。
Q5：钨坩埚通常用什么工艺制造？
钨坩埚通常采用粉末冶金工艺制造，该工艺是实现高纯度、高致密度和复杂形状钨制品的核心技术路线。其基本工艺过程包括以下关键步骤：
原料制备
以高纯钨粉为原料，纯度通常要求达到99.95%以上。钨粉一般通过氢气还原钨酸盐（如仲钨酸铵APT）制得，高端产品还会采用等离子球化等技术对钨粉进行二次处理，以获得粒径均匀、球形度高的超细钨粉。
成型
主流方法为冷等静压，通过在高压液体环境下对钨粉施加均匀的全方位压力，获得密度分布均匀、强度适中的坯体，特别适合大尺寸或厚壁坩埚的制造。对于小批量或形状较简单的坩埚，也可采用模压成型。
高温烧结
将压制成型的生坯在高温下（通常为1700~2400°C）进行烧结，常用设备包括中频感应烧结炉或真空烧结炉，气氛一般为氢气或真空。烧结过程可分为预烧和致密化烧结两个阶段：先在较低温度下使钨粉颗粒初步固结，再在更高温度下促进原子扩散，形成连续的晶粒结构，显著提升坩埚的强度和耐高温性能。
热等静压
对于高端产品，烧结后还需进行热等静压处理，通过在高温高压下进一步消除材料内部的微孔和残余应力，获得接近理论密度（≥98%）的高致密化钨坩埚。
机械加工
烧结后的坩埚毛坯需经精密机加工达到最终尺寸和表面要求，包括数控车削、内壁抛光、边缘倒角等。由于钨的硬度高、脆性大，加工时需使用专用硬质合金刀具并配合冷却润滑。
表面处理与涂层
部分特殊用途的坩埚会施加保护性涂层（如钼涂层、钨-钽合金涂层或氮化层），以增强其在高温环境下的抗氧化性和抗腐蚀能力。
电子束焊接
对于超大尺寸或复杂结构的坩埚，可通过电子束焊接将多个烧结部件连接成一体，满足特定使用需求。
质量检测与包装
成品需经过严格的检测，包括尺寸精度、密度（通常需达理论密度的98%以上）、金相组织、杂质含量及真空渗漏等测试，合格后采用真空密封或惰性气体保护包装，防止氧化和污染。
此外，除粉末冶金路线外，其他制备方法还包括锻造加工法、化学气相沉积法、旋压成形法和等离子喷涂成形法等，但粉末冶金是当前最主流、应用最广泛的技术路线。高端钨坩埚通常采用高纯钨粉结合热等静压致密化路线，以获得优异的高温性能和更长使用寿命。
Q6：钨坩埚最高能用到多少度？
理论上，钨的熔点为3422℃，真空下短时间可接近3000℃以上。实际生产过程中，长期使用温度通常为真空状态下，2400–2800℃，氢气氛围2200–2600℃，氩气环境为2000–2500℃，但是一般空气环境中不建议高温使用。高于2800℃后，钨坩埚的晶粒粗化明显、蠕变加剧、蒸发速率增加、结构寿命下降等问题。
Q7：钨坩埚为什么不能在空气中高温使用？
因为钨极易高温氧化。钨（W）在高温下最主要的氧化反应是生成三氧化钨（WO₃）：
2W + 3O₂ → 2WO₃
这是钨在空气或含氧气氛中最核心、最典型的高温氧化反应。不过，实际高温氧化过程中，钨并不一定一步直接形成 WO₃，而是可能经历多个中间氧化物阶段，包括WO₂、W₄O₁₁、W₁₈O₄₉、WO₂.₉等非化学计量氧化物。当温度升高后，钨坩埚表面形成WO3氧化层，WO3具有挥发性，会持续消耗钨材料，坩埚壁会越来越薄，最终发生开裂、穿孔、失效。根据中钨在线公司网站的资料显示，钨坩埚在400–500℃以上氧化开始明显，600℃以上不适合长期暴露空气，800℃以上氧化会快速加剧。
Q8：钨坩埚能在氧气环境中使用吗？
通常不建议。除非温度较低、时间很短、有保护涂层、有局部惰性保护，否则高温氧气会迅速氧化钨。但是一些行业会采用铱涂层、铼涂层、氮化物涂层、局部屏蔽结构来降低氧化速率。
钨坩埚基础认知类
Q1：什么是钨坩埚？
Q2：为什么高温行业偏爱钨坩埚？
Q3：钨坩埚与钼坩埚有什么区别？
Q4：钨坩埚有哪些典型形状？
Q5：钨坩埚通常用什么工艺制造？
钨坩埚的使用温度与环境问题
Q6：钨坩埚最高能用到多少度？
Q7：钨坩埚为什么不能在空气中高温使用？
Q8：钨坩埚能在氧气环境中使用吗？
Q9：钨坩埚适合真空环境吗？
Q10：钨坩埚适合氢气环境吗？
Q11：钨坩埚能耐热震吗？
Q12：为什么钨坩埚会开裂？
Q13：钨坩埚为什么会变脆？
钨坩埚的化学兼容性问题
Q14：钨坩埚会污染熔体吗？
Q15：哪些材料容易与钨发生反应？
Q16：钨坩埚能熔炼铝吗？
Q17：钨坩埚适合熔炼稀土吗？
Q18：钨坩埚适合蓝宝石生长吗？
Q19：钨坩埚适合半导体行业吗？
钨坩埚的寿命与失效问题
Q20：钨坩埚寿命一般多久？
Q21：如何判断钨坩埚已经失效？
Q22：为什么有些钨坩埚寿命特别短？
Q23：钨坩埚能修复吗？
Q24：钨坩埚为什么会变形？
钨坩埚的加工与制造问题
Q25：钨坩埚为什么这么贵？
Q26：为什么钨坩埚难加工？
Q27：钨坩埚为什么容易出现焊接裂纹？
Q28：钨坩埚的纯度为什么重要？
Q29：热等静压（HIP）工艺对于钨坩埚生产制备为什么重要？
钨坩埚的操作与维护问题
Q30：钨坩埚使用前需要预热吗？
Q31：钨坩埚升温速度应该多快？
Q32：钨坩埚需要慢冷吗？
Q33：钨坩埚如何储存和运输？
Q34：钨坩埚能清洗吗？
Q35：如何防止和避免钨坩埚氧化？
Q36：为什么钨坩埚内壁会粗化？
钨坩埚的应用行业相关问题
Q37：分子束外延（MBE）系统为什么喜欢用钨坩埚？
Q38：电子束蒸发为什么使用钨坩埚？
Q39：钨坩埚在蓝宝石行业面临什么挑战？
Q40：钨坩埚能否3D打印？
金属钨坩埚的采购与选型问题
Q41：采购钨坩埚时最重要参数有哪些？
Q42：钨坩埚的壁厚越厚越好吗？
Q43：钨坩埚需要抛光吗？
Q44：国产钨坩埚与进口差异主要在哪里？
Q45：钨坩埚属于消耗品吗？
金属钨坩埚的极端工况环境与科研问题
Q46：钨坩埚适合核工业吗？
Q47：为什么超高真空（UHV）系统特别重视钨坩埚的钨纯度？
Q48：钨坩埚为什么会出现晶粒粗大？
Q49：钨坩埚为什么蒸发污染低？
Q50：未来钨坩埚技术发展方向是什么？
Q51：钨坩埚使用禁忌或应避免的错误有哪些？
Q52：钨坩埚的优劣有哪些？
国际上关于钨坩埚的行业高频问题
1.钨坩埚能否在氧化性气氛中使用？
2.钨坩埚开裂的原因是什么？
3.钨坩埚是否属于化学惰性材质？
4.如何延长钨坩埚的使用寿命？
更多内容，请阅读： 钨坩埚常见问题大全（Q&A）
如有任何钨坩埚的设计、生产、需求、询价等问题，请联系制造商：中钨智造（厦门）科技有限公司
联系电话： 0592 5129696 / 0592 5129595
微信：
更多信息>>
