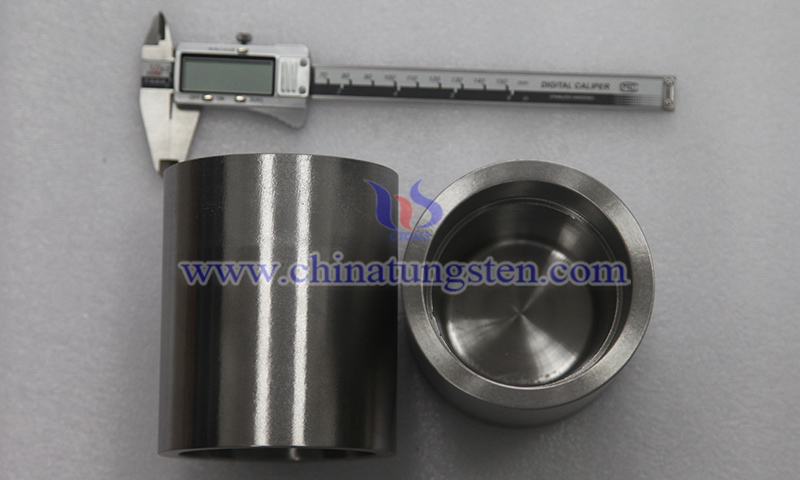

钨坩埚的主要制造工艺有哪些？
钨坩埚的主要制造工艺通常围绕高纯钨材料的成形、致密化与结构加工展开，不同工艺会直接影响坩埚的密度、晶粒结构、耐高温性能以及最终适用场景。
钨坩埚的制造仍以粉末冶金为基础，并结合多种塑性变形与精密加工协同完成。目前工业上常用的钨坩埚制造工艺主要包括以下4种：
1.烧结成型（Sintering）
烧结成型是目前大尺寸钨坩埚的主流制造工艺。例如，用于制造蓝宝石长晶炉的钨坩埚，直径200mm以上。
烧结钨坩埚的简洁工艺流程为：钨粉经过冷等静压成型（CIP，通过高压将粉末压制为坩埚毛坯），再在1800～2300℃的真空或氢气保护环境中进行高温烧结，最后通过机械加工完成尺寸修整。
烧结工艺适用于制造大尺寸、大壁厚的圆柱形或锥形坩埚，结构稳定性较好，生产成本相对可控。但由于组织主要为烧结态晶粒结构，晶粒较粗，致密度和抗蠕变能力相较变形加工件略低。烧结钨坩埚的密度一般在18.0～18.5g/cm³，约为理论密度的93%～96%。
2.旋压成型（Spinning）
旋压成型属于典型的高温塑性变形工艺，常用于中小型薄壁钨坩埚的制造。
旋压钨坩埚的简洁工艺流程为：钨粉经烧结制成致密钨坯或钨板，再加热至约1000℃～1400℃的可塑状态，在旋压设备上通过旋轮逐步施压，使材料在模具上发生塑性流动并贴模成形。
旋压工艺可显著提高材料致密度，旋压钨坩埚理论密度可达19.1～19.25g/cm³。旋压坩埚晶粒细化明显，壁厚均匀性好，内壁光洁度高，抗高温蠕变性能和使用寿命优于普通烧结钨坩埚。但设备要求高，工艺复杂，大尺寸钨坩埚制造难度较大，成本也相对较高。
3.车削成型（Machining from Rod/Forging）
车削成型以高致密钨棒或钨锻件为原料，通过数控机床进行精密车削加工，直接形成坩埚。
车削钨坩埚的简洁工艺流程为：钨粉经烧结后进行锻造处理以提高致密度与晶粒性能，再通过车床进行内孔掏空、外形加工及尺寸精修。
车削工艺适用于小尺寸、微型或结构复杂的钨坩埚，例如实验室坩埚、蒸发舟或特殊异形件。其优点是加工精度高、表面质量好、结构灵活。缺点是材料利用率较低，加工损耗较大，同时不适用于大尺寸薄壁结构的制造。
4.焊接成型（Welding）
焊接成型主要用于非标大尺寸或特殊结构钨坩埚的制造，例如船形、箱体或组合式结构。
焊接钨坩埚的简洁工艺流程为：钨板经过裁剪与弯曲成型后，通过真空电子束焊接（EBW，Electron Beam Welding）或钨极氩弧焊（TIG，Tungsten Inert Gas Welding）完成拼接，随后进行焊后热处理以降低应力。
焊接工艺具有较高的结构灵活性，可以突破模具限制，实现复杂异形设计。但由于钨材料焊接性能较差，焊缝区域容易出现气孔、裂纹及重结晶脆化问题，因此整体强度与高温稳定性通常低于一体成型坩埚，多用于对承载条件要求相对宽松的场景。

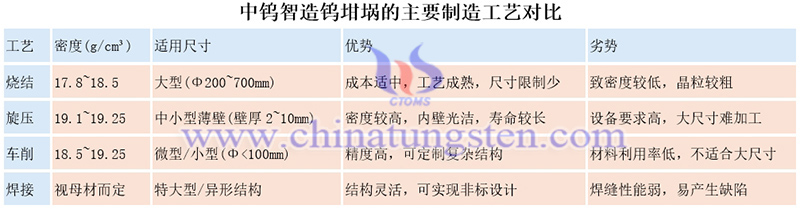

中钨智造钨坩埚的主要制造工艺对比如下图：
中钨智造（CTIA GROUP）深耕钨坩埚领域30多年，依托完善的规格体系，提供覆盖实验室到工业应用的全系列烧结、锻造、旋压等钨坩埚产品，并支持大尺寸、高纯度、薄壁及非标异形结构定制，精准适配各类真空高温设备与热场需求。
如有任何钨坩埚的设计、生产、需求、询价等问题，请联系制造商：中钨智造（厦门）科技有限公司
联系电话： 0592 5129696 / 0592 5129595
微信：
更多信息>>
